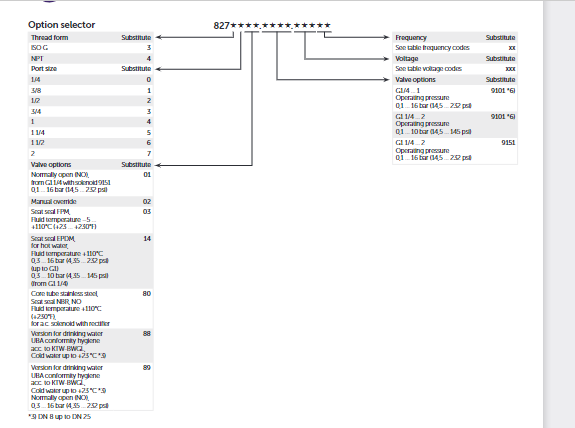

選型

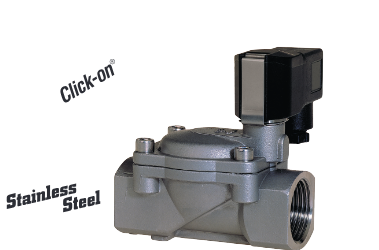

寶碩Buschjost,工藝流體和食品用閥,82730/82740系列

商品型號：

8273065.9100.024.00

訂貨號：

2DDC5021

產品參數

型號

8273065.9100.024.00

訂貨號

2DDC5021

介質

輕度腐蝕性氣體和液體

工作壓力 (bar)

0,1 … 16

接口尺寸

G1/4

應用行業

精密流體控制行業

2730/82740

2/2通隔膜閥

–端口尺寸：DN 8。.. 50,

1/4 ..2（ISO G/NPT）

–高流速

–潮濕操作

–功能性

緊湊設計

–電磁閥可互換

無需工具（點擊?）

–國際認可

技術特點

介質：

輕微腐蝕性氣體

液體流體

切換功能：

常閉

操作：

間接電磁閥驅動

安裝位置：

可選，*是電磁閥

頂部垂直

流向：

決心

端口大小：

G1/4，G3/8，G1/2，G3/4，G1，

G1 1/4、G1 1/2、G2

1/4 NPT、3/8 NPT、1/2 NPT，

3/4 NPT，1 NPT，1/1/4 NPT，

1 1/2 NPT，2 NPT

工作壓力：

見表

壓差：

所需壓力為0.1巴（1.45磅/平方英寸）

流體溫度：

–10 ...90°C（+14…+194°F）

環境溫度：

–10 ...+50°C（+14…+122°F）

材料：

主體：不銹鋼（1.4408）

閥座密封：NBR

內部零件：不銹鋼，

聚偏二氟乙烯

用于受污染的液體

插入過濾器

。

高達+23°C的冷水

符合性確認依據：

帶審計測試的系統1+

標準電磁閥系統

電壓和頻率電磁閥9101*5）*6）

代碼

電壓

代碼

頻率

電壓頻率功耗

涌入控股

024 00 24 V直流-8 W 8 W

024 50 24 V交流50 Hz 15 VA 12 VA

110 50 110 V交流50 Hz 15 VA 12 VA

120 60 120 V交流60 Hz 15 VA 12 VA

230 50交流230伏50赫茲15伏安12伏安

電壓和頻率電磁閥9151*4）*5）

024 00 24伏直流電-18瓦18瓦

024 50 24 V交流50 Hz 45 VA 35 VA

110 50 110 V交流50 Hz 45 VA 35 VA

120 60 120 V交流60 Hz 45 VA 35 VA

230 50 230 V交流50 Hz 45 VA 35 VA

*4） 羅尼

*5） 注意！帶銅屏蔽線圈的標準芯管。

尋找其他耐油選項。

*6） 電磁閥9101不再獲得CSA。UL已通過

準備。如果您有任何疑問，請直接聯系銷售

部門+49（0）5731/791-0。

根據要求提供更多版本！

用于危險區域的附加電磁閥系統

ATEX

類別

ATEX

防護等級

IP

保護

類

電磁閥標準

電壓

II 2G

II 2D

Ex eb mb IIC T4 Gb

Ex mb tb IIIB T125°C Db

IP66 6106 24V直流，110V

交流電，230V交流電。

II 2G

II 2D

Ex eb mb IIC T4 Gb

Ex mb tb IIIB T125°C Db

IP66 6126*7）24伏直流，110伏

交流電，230V交流電。

注意！

對Ex批準施加的條件導致減少

爆炸情況下的允許標準溫度范圍

受保護的螺線管。
