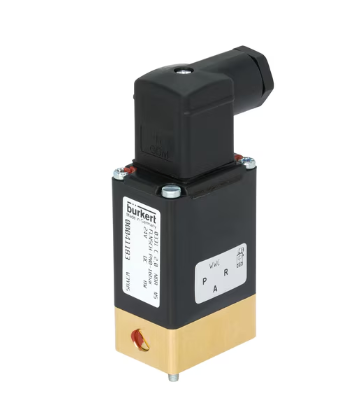

0331型介質隔離式轉動銜鐵電磁閥*3/2通用功能,DN2mm,NBR密封,黃銅閥體,底板連接,110VAC

直動式二位二通或二位三通樞軸銜鐵閥

? 直動式介質隔離閥，公稱直徑達 DN 4

? 帶 Bürkert 底板連接設計 (SFB) 的先導閥

? 免維護的轉動銜鐵技術

? 手動開關堅固耐用，便于操作與維護

? 防爆版本

 0331 型閥門是一種直動式介質隔離的樞軸銜鐵閥。它有二位二通和二位三通兩種

版本。二位三通式可用作分配閥或混合閥。根據應用需求，有不同的膜片材料和作

用方式可供選擇。標準閥體可提供黃銅、不銹鋼、PEEK 或聚丙烯。電磁線圈采用

耐化學腐蝕的環氧樹脂封裝。由于介質隔離閥，此閥門特別適用于酸或堿等腐蝕性

介質。0331 型還可選配手動開關，用于調試和測試。為了節能，所有線圈都可配

置降功耗版，或者采用脈沖式。此外該閥還可配置開關位置反饋（二進制或

NAMUR 信號）。

基本參數

產品特征

尺寸 更多信息，請參見章節“5. 尺寸”在第 9 頁。

材料

密封件 EPDM

FKM

FFKM

NBR

閥體 黃銅

不銹鋼 (1.4401)

PP（聚丙烯）

PEEK

PVDF（可按需提供）

材料耐抗性 更多信息，請參見章節“4.1. Bürkert resistApp”在第 8 頁。

重量

標準版本 金屬閥體：0.47 kg

塑料閥體：0.40 kg

防爆版本 金屬閥體：0.75 kg

塑料閥體：0.60 kg

公稱直徑 DN 2~DN 4

回路功能 A、B、C、D、E、F 和 T

更多信息請參見章節“2. 回路功能”在第 6 頁。

電磁線圈的絕緣等級 環氧樹脂線圈 H 級

性能數據

負載周期

對于黃銅和不銹鋼 連續運行 * ED

對于 PP 和 PVDF 對于 8 W 規格，30 分鐘內 40% 負載周期（60% 的間歇運行）

對于 5 W 規格，連續運行 * ED

對于 PEEK 對于 8 W 規格，30 分鐘內 60% 負載周期（40% 的間歇運行）

對于模塊化安裝 使用較低的負載周期或 5 W 線圈

開關頻率

（防爆版本）

介質溫度*達 +70 ℃：* 20/min

介質溫度*達 +90 ℃：* 5/min

開關時間1.)標準版本

頻率 AC 打開：8~15 ms

關閉：8~15 ms

頻率 DC 打開：10~20 ms

關閉：10~20 ms

開關時間1.)防爆版本

公稱直徑 DN 2~DN 4 打開：30 ms

關閉：40 ms

電氣參數

標準版本的功耗

頻率 AC 吸合：30 VA

運行：15 VA

運行：8 W

頻率 DC 冷：11 W

熱：8 W

脈沖的功耗（吸合繞組）

頻率 AC 運行：20 VA

運行：11 W

頻率 DC 冷：11 W

熱：8 W

防爆型的功耗

頻率 AC/DC 吸合：40 W
